różnica między przewodzącymi, rozpraszającymi, izolującymi i antystatycznymi

conductivity_dissipative

conductivity_dissipative

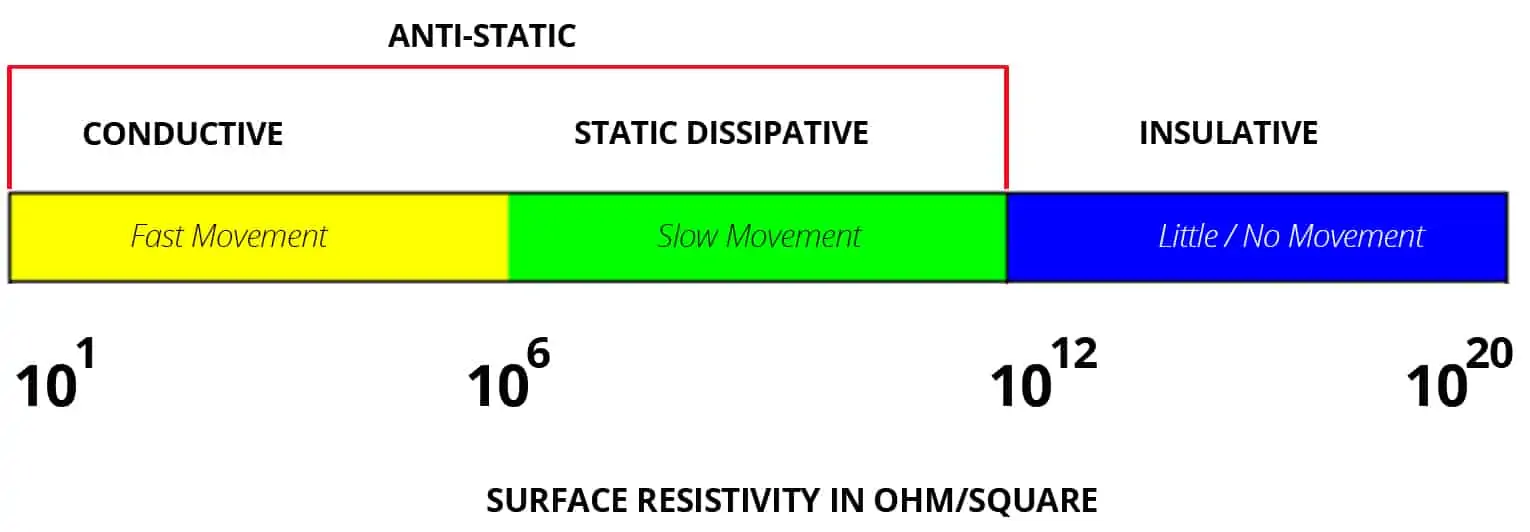

dla celów kontroli ESD materiały są klasyfikowane według tego, jak szybko energia elektryczna przechodzi przez materiał. Prędkość jest określana jako „opór” materiału, tj. jak mocno materiał jest odporny na ruch ładunku.

prędkość jest mierzona w omach i jest zwykle wyświetlana w mocach 10 (przykład 10^3). Im niższa liczba, tym bardziej przewodzący materiał i może być uważany za „antystatyczny”.

Klasyfikacja ruch ładunku Rezystancja Ohmy czy jest antystatyczny?
przewodzący bardzo szybki niski opór 10^3 – 10^ 5 tak.
rozpraszający przy kontrolowanej prędkości. Szybki, ale wolniejszy niż przewodzący Średnia Rezystancja 10^6 – 10^ 10 tak.
izolacyjny powolny lub brak ruchu Wysoka odporność 10^11 – 10^ 12 Nie.

następujące zakresy i definicje znajdują się w publikacjach ESD Association lub norm EIA:

materiały przewodzące: przy niskim oporze elektrycznym elektrony łatwo przepływają po powierzchni lub przez większość tych materiałów. Ładunki trafiają do ziemi lub do innego przewodzącego obiektu, z którym materiał styka się lub zbliża. Materiały przewodzące mają Rezystywność powierzchniową mniejszą niż 1 x 10^5 Ω/sq lub Rezystywność objętościową mniejszą niż 1 x 10^4 Ω-cm. Materiały przewodzące są klasyfikowane jako „antystatyczne”.

materiały rozpraszające: w przypadku tych materiałów ładunki przepływają przez materiał powoli i w nieco bardziej kontrolowany sposób niż w przypadku materiałów przewodzących. Materiały rozpraszające mają Rezystywność powierzchniową równą lub większą niż 1 x 10^5 Ω/sq, ale mniejszą niż 1 x 10^12 Ω/sq lub Rezystywność objętościową równą lub większą niż 1 x 10^4 Ω-cm, ale mniejszą niż 1 x 10^11 Ω-cm.2. Materiały rozpraszające są klasyfikowane jako „antystatyczne” i są uważane za idealny zakres dla materiałów ESD.

materiały izolacyjne: materiały izolacyjne zapobiegają lub ograniczają przepływ elektronów przez ich powierzchnię lub przez ich objętość. Materiały izolacyjne mają wysoki opór elektryczny i są trudne do zmielenia. Ładunki statyczne pozostają na tych materiałach przez bardzo długi czas. Materiały izolacyjne definiuje się jako materiały o rezystywności powierzchniowej co najmniej 1 x 10^12 Ω/sq lub rezystywności objętościowej co najmniej 1 x 10^11 Ω-cm. Materiały izolacyjne nie są klasyfikowane jako „antystatyczne”.

antystatyczne: to termin używany do opisania materiałów, które zapobiegają gromadzeniu się elektryczności statycznej. Zarówno materiały przewodzące, jak i rozpraszające są klasyfikowane jako antystatyczne. Materiały izolacyjne nie są.

Jak zmierzyć Rezystywność powierzchniową
Miernik Rezystancji powierzchniowej SRM200 jest łatwym w użyciu testerem do pomiaru rezystywności powierzchniowej. Ten SRM200 wykorzystuje równoległe elektrody z tyłu miernika do dokładnego pomiaru RTT, RTG lub rezystywności w celu okresowej weryfikacji, audytów fabrycznych lub oceny laboratoryjnej produktu.

ten miernik jest przeznaczony do stosowania we wszystkich aspektach produkcji materiałów, w tym inżynierii, konserwacji, kontroli jakości, kontroli przychodzącej, produkcji, badań lub działów sprzedaży do testowania mat antystatycznych, wykończeń podłóg, farb, pasków na nadgarstki, fartuchów, obuwia, toreb i pojemników.

SRM200 spełnia okresowe wymagania testowe na weryfikację zgodności ESD TR53 i jest zgodny z ANSI/EOS/ESD (S4.1, S7.1, S12.1, S2.1).
